Lubrifier et graisser les axes des Ultimaker S-line

Cet article concerne Ultimaker S3, Ultimaker S5, Ultimaker S7

Pour vous assurer que votre tête d’impression et votre plateau Z peuvent bouger sans problème à tout moment, il est conseillé de lubrifier les axes tous les mois. Ceci n’est normalement nécessaire qu’après la première année d’impression. Si les essieux sont secs, cela peut apparaître sur vos impressions sous forme de petites crêtes sur les surfaces. Appliquez un peu d’huile sur les essieux au moins une fois par mois.

Une bouteille d’huile est incluse dans la boîte d’accessoires de votre imprimante UltiMaker série S. Cette huile est spécifiquement destinée aux axes lisses de l’imprimante. Utilisez uniquement l’huile fournie, car l’utilisation d’autres huiles ou graisses peut affecter le revêtement des axes, ce qui peut affecter les performances de votre imprimante.

Attention : Avant de commencer, éteignez l’imprimante ou assurez-vous qu’elle est désactivée dans UltiMaker Digital Factory pour empêcher le démarrage de nouvelles tâches d’impression à distance.

Lubrification axes X et Y

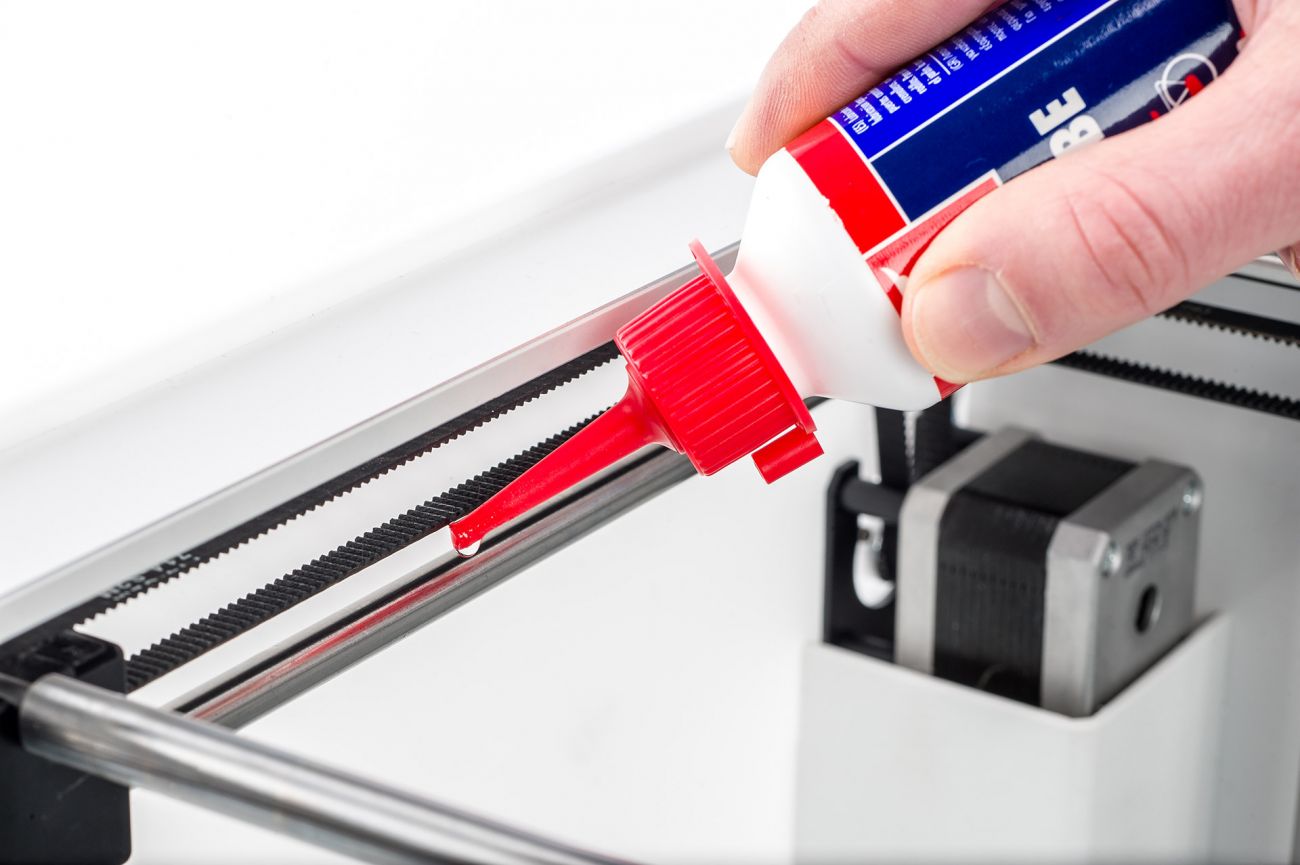

Tout d’abord, vérifiez si les axes sont propres. Si nécessaire, utilisez une serviette en papier ou un chiffon en microfibre pour essuyer toute poussière ou saleté des axes. Ensuite, appliquez une petite goutte d’huile sur chacun des axes X et Y ainsi que sur les deux arbres de tête d’impression. Déplacez manuellement la tête d’impression pour répartir uniformément l’huile.

Remarque : N’appliquez pas trop d’huile sur les axes, car elle pourrait couler des axes sur la plaque de construction, ce qui affecterait l’adhérence de l’impression. Si une goutte d’huile tombe sur la plaque de construction, nettoyez-la soigneusement avant d’imprimer.

Lubrification axes Z

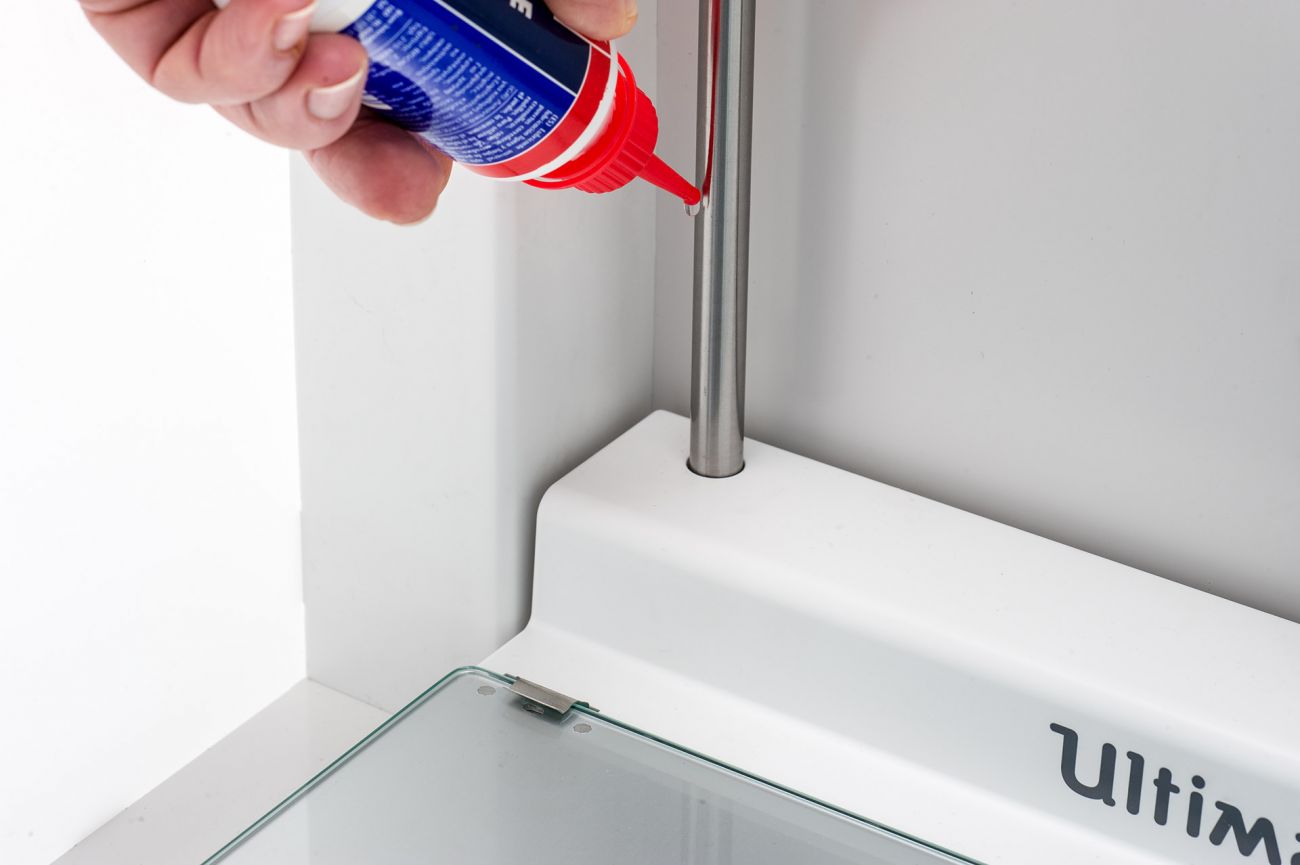

Appliquez une petite goutte d’huile sur chacun des axes Z. Ouvrez le menu Préférences (icône d’engrenage) sur l’écran UltiMaker et accédez à Maintenance → Build plate → Move build plate . Sélectionnez Augmenter puis Abaisser pour déplacer la plaque de construction de haut en bas afin de répartir uniformément l’huile.

Remarque : N’appliquez pas d’huile sur la vis mère du moteur Z. Celui-ci doit être lubrifié avec la graisse fournie une fois tous les trois mois.

Lubrification des axes X et YLubrification des axes Z

Attention : N’utilisez jamais de graisse (Magnalube ou Eurol) sur les axes lisses de votre imprimante. Si vous l’avez fait accidentellement, assurez-vous de nettoyer soigneusement les arbres avant d’appliquer l’huile pour la relubrification.

Graissage vis mère

La vis mère est connectée au moteur Z et contrôle les mouvements de l’étage Z. Pour assurer un mouvement fluide de l’étage Z, il est recommandé d’appliquer périodiquement de la graisse sur la vis mère. Au fil du temps, il faudra peut-être réappliquer de la graisse pour maintenir un mouvement constant et précis de la platine Z.

Vérifiez la vis mère une fois tous les trois mois et réappliquez de la graisse si nécessaire. Un tube de graisse est inclus dans la boîte d’accessoires de votre imprimante UltiMaker série S.

Remarque : Pour des résultats optimaux, cette action de maintenance doit être effectuée tous les trois mois sur toutes les imprimantes de la série S. Cependant, pour l’UltiMaker S7, cela est particulièrement important pour éviter les problèmes. En raison du poids accru de l’étage Z par rapport aux S3 et S5, la plaque de construction peut se coincer ou tomber de manière inattendue si cette action de maintenance n’est pas effectuée à temps.

Consignes d’entretien

Attention : Avant de commencer, éteignez l’imprimante ou assurez-vous qu’elle est désactivée dans UltiMaker Digital Factory pour empêcher le démarrage de nouvelles tâches d’impression à distance.

  1. Assurez-vous que la plaque de construction est positionnée au bas de l’imprimante.
  2. Pour de meilleurs résultats, commencez par essuyer autant que possible l’ancienne graisse. De la poussière et d’autres particules peuvent s’être accumulées dans la graisse. Utilisez un chiffon ou une serviette en papier.

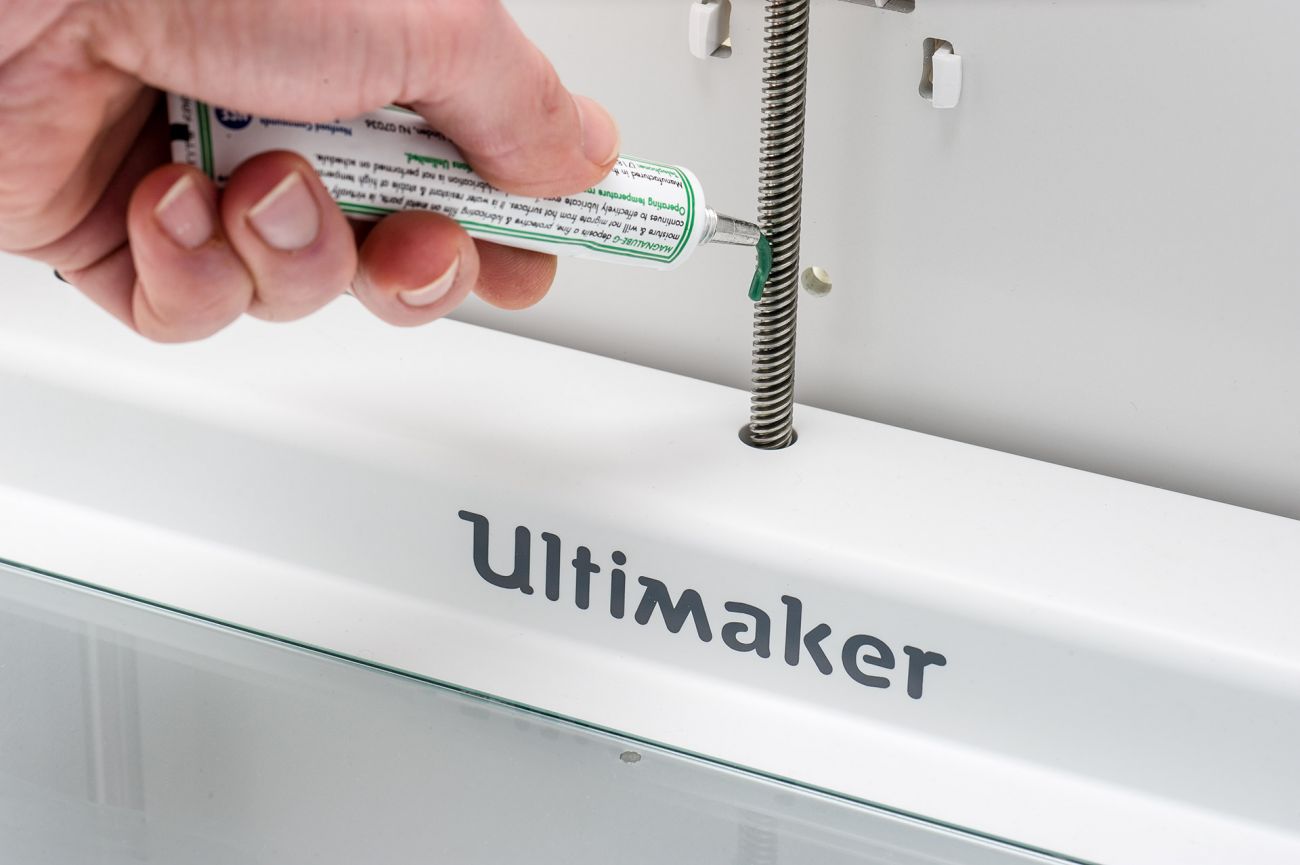

  3. Appliquez une petite quantité de graisse neuve sur la vis mère du moteur Z.
  4. Déplacez la plaque de construction de haut en bas pour répartir uniformément la graisse. Cela peut être fait manuellement ou via le menu Configuration → Build plate . Sélectionnez Augmenter puis Abaisser pour déplacer la plaque de construction de haut en bas.


Remarque : n’utilisez jamais de graisse sur les axes lisses de l’UltiMaker S3, S5 ou S7. Cela affectera les performances de votre imprimante. Si vous l’avez fait accidentellement, assurez-vous de nettoyer soigneusement les arbres avant d’appliquer l’huile pour la relubrification.

Astuce : L’image ci-dessus montre la graisse Magnalube, de couleur verte. En 2022, UltiMaker est passé à une autre marque de graisse (Eurol). Les deux types de graisse peuvent être utilisés pour l’entretien de votre imprimante UltiMaker série S. Lors du changement de type de graisse, il est recommandé de nettoyer d’abord la vis mère, comme décrit à l’étape 2 des instructions ci-dessus.
